一.簡介

BT-550D電動智能晶體管系列電阻點焊機是深圳比斯特自動化設備有限公司優質產品之一，采用 DSP 控制技術，能精準的控制定電流/定電壓/定電流定電 壓進行焊接，具有自動監測電流和電壓檢測，具有欠流欠壓/過流過壓報警功能，觸摸式界面設置，多項自檢功能，確保良好的焊接效果，是迄今為止唯一一款焊接電源帶脈沖輸出的電動版晶體管點焊機，機器操作簡便，性能優異，經久耐用。

二.設備參數

. 使用電源：220V 50/60HZ 1KW

. 選配晶體管焊接電源：BTH-5000A(輸出電流為 5000A 單波)

              BTH-5000B(輸出電流為 5000A 正反波，即 10000A)

              BTH-10000A(輸出電流為 10000A 單波)

. 晶體管焊接電源詳見焊接電源使用說明書

. 適合焊接范圍：動力電池/數碼電池/鎳氫鎳鉻電池/電機轉子/電子電氣配件等

. 界面顯示：觸摸顯示屏，界面直觀，易懂易操作。

. 焊接動力：伺服電動(無需接氣源)

. 一鍵智能設定焊接高度

. 自動檢測點焊針長短差，當點焊針安裝長短差超出設定值，機器回自動報警

. 自帶點焊針感應極限報警，即當焊接高度不對的情況下，預防壓傷電芯

. 可設定連續焊接，次數設定 1-10 次

. 焊頭高度調節：30-155MM(智能自校正)

. 點焊針緩沖行程：7-60MM(根據產品內深高度自由設定，標準產品位 10MM)

. 點焊針緩沖壓力：0.5-5.5Kg 可調

. 故障診斷和自動保護功能：在工作過程中，控制器如檢測到情況異常，會自動關閉輸出并報警提示。

. 外形尺寸：L760*W800*H1380MM

. 重量：約 80KG

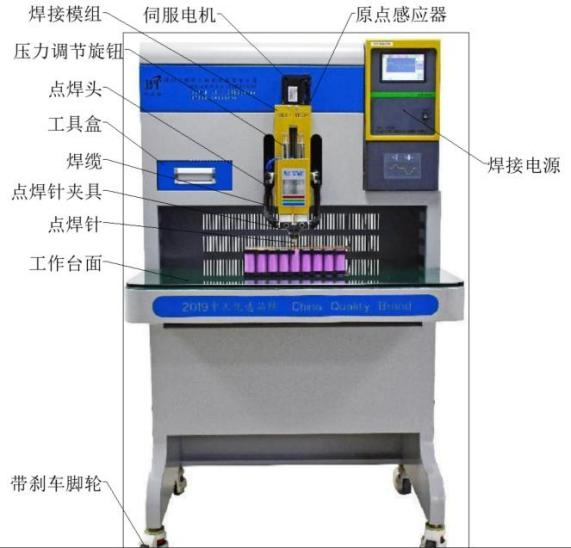

1. 焊接電源：本焊接機構必配，可選擇 BTH5000A/5000B/10000A，

2.原點感應器：24V+/信號/24V—與焊接電源對應連接，未連接或損壞，啟動檢測中焊接電源會報警提示。

2.伺服電機：400W 220V50Hz 伺服電機，焊接電源通電后自動復位。

3.焊接模組：采用伺服電機傳動絲桿進行上下運動，雙導軌滑塊定位使運行更穩定。

4.壓力調節旋鈕：用于調節點焊針與被焊物體壓緊時的壓力，基本設置為 2.5KG，調試到合適的壓力，用螺母鎖緊，防止焊接過程中松動，壓力過大會把被焊物體點凹下去，壓 力過小，大電流放電時容易出現炸火現象，即電流設置越大壓力相應的需要加大。

5.點焊頭：焊接模組傳動點焊頭下降與被焊物體接觸，由壓力調節， 上下導軌滑塊，焊針夾具組成(由兩個獨立絕緣的銅件鍍鎳 ，增加導電性能 ， 防止氧化)，點焊頭行程為35- 155MM ，電動智能調節被焊物體的合適高度。

6.工具盒：用于存放常用工具/點焊針及其它物品。

7.焊纜：用于點焊電源輸出到焊針的導電導體，通常使用 120 平方純 銅電纜線到轉接位，再使用 75 平方純銅電纜線到焊針 夾具，需確保所有螺絲禁錮，松動后會出現點焊電源報警或引起焊接輸出電流不穩定。

8.點焊針夾具(材料為銅質鍍鎳，增加導電性能，防止氧化)放松上面兩個螺絲(M6* 16),可調節兩支焊針之間的間距，通常中心 間距在 3.5MM 以上，兩支焊針距離太小，容易引起短 路，同時會一起焊接電源已輸出，被焊物體沒有焊接現象，兩支焊針距離太小還會引起焊接發黑現象。放松下面四個螺絲(M6* 16),可調節兩支焊針外露的長度，通常外露 長度在 12MM，效果最佳，由于特殊物件需加長，建議在 20MM 以內。

點焊針夾具型號可選配：直徑 1.5MM/直徑 1.7MM/直徑 2.0MM/直徑3.0MM

點焊針型號可選配： 直徑 1.5MM/直徑 1.7MM/直徑 2.0MM/直徑3.0MM 偏心針，直徑 3.0MM 凸點焊針

9. 工作臺面：放置被焊物體的臺面，臺面采用 10MM 鋼化玻璃，物 體在臺面上輕松移動，可點焊物體最大為：L400*W300*H155MM.

10. 帶剎車腳輪：整機采用滑輪移動，到達位置后，頂起腳杯或剎車定位。
